מודול 1 Yanhua Mini ACDP CAS עבור BMW CAS1 CAS2 CAS3 CAS3+ CAS4+ CAS4 קידוד מפתחות ואיפוס קילומטראז' עם רישיונות A500 A510 A515 A516

פונקציות המודול:

1. תומך בקידוד מפתחות ואיפוס קילומטראז' עבור CAS1-CAS4+ במצב OBD.
2. תומך בקידוד מפתחות CAS3+/3++, CAS4+/CAS4 ואיפוס קילומטראז' במצב ICP. קורא וכותב נתונים ללא צורך בהרמת פינים או פירוק רכיבים, עם זיהוי אינטיליגנטי.
3. תומך בשחזור נתוני CAS1-CAS4+, כולל שינוי תדר רכב, מספר שילדה, קוד ISN, או החלפת מודול CAS על ידי התאמת נתוני EEPROM.
4. תומך בשחזור CAS3/CAS3+/CAS3+ דרך OBD במקרה של בעיות הנגרמו על ידי שדרוגים.
5. תומך בקריאה/כתיבה של נתוני EEPROM ו-Flash עבור CAS1-CAS4 פלוס.

הערות:
1. לביצוע "אובדן מפתחות מלא" עבור CAS3 ומעלה, יש צורך גם במודול 3 של ACDP BMW ISN.
2. מודול זה מאפשר תיקון קילומטראז' רק למערכת CAS. אם יש צורך בתיקון קילומטראז' בלוח שעונים, יש לרכוש את מודול 4 ACDP 35XX.
3. אם רוצים לעבוד על CAS1-CAS4+ ישירות דרך OBD, ניתן לרכוש את רישיון A500 לקידוד מפתחות CAS1-CAS4+ דרך OBD בלבד, ללא המתאמים.

מאפייני המודול:

• תומך בקידוד מפתחות CAS1-CAS4+ ואיפוס קילומטראז' דרך OBD.
• מתאים לשבבים 9S12DXP512/9S12XEP100.
• ללא צורך ב-Downgrade לגרסת ה-CAS.
• תהליך מהיר ובטוח יותר; מקצר זמן קידוד ממספר דקות לשניות בודדות.

תמיכה בקידוד מפתחות BMW / Mini לכל הסדרות.

מודול CAS4/CAS4+:

מודול CAS4/CAS4+:

• קריאת EEPROM של CAS4 ללא הלחמה.
• הוספת מפתחות ללא הלחמה.
• תיקון קילומטראז' ללא הלחמה.
• גיבוי או שחזור CAS ללא הלחמה.
• תמיכה במצב "אובדן כל המפתחות" ללא הלחמה.

קידוד קילומטראז' BMW CAS1-CAS4+

• אין צורך בפירוק שבבים.
• ללא צורך בהלחמה.
• ללא חיתוך מוליכים.
• ללא צורך בהרמת פיני MCU.

תפריט האפליקציה של מודול 1 ACDP CAS:

זיהוי חכם של פינים CAS3/CAS3+

זיהוי חכם של פינים CAS4/CAS4+

2. הסרת רכיבים

• הסרה של 4 רכיבים מסומנים לצורך קריאה/כתיבה, ולאחר מכן הלחמתם מחדש. זו פעולה ארוכה ומורכבת.

3. הרמת פינים

• הרמת פינים של השבב, ולאחר מכן הלחמתם מחדש לאחר קריאה/כתיבה. שיטה זו מסוכנת מכיוון שפינים עלולים להישבר בעת ההרמה.

חסרונות של השיטות המסורתיות:

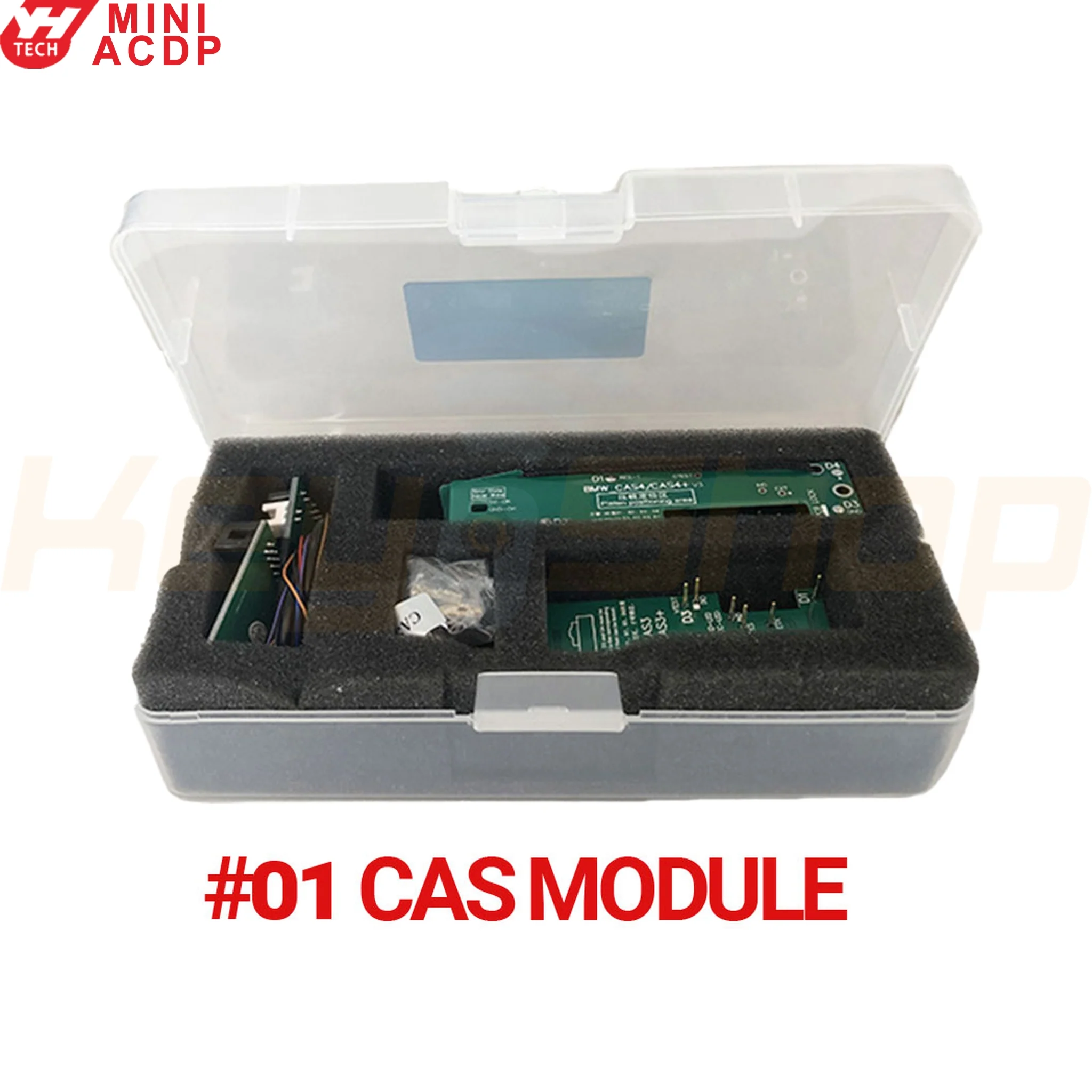

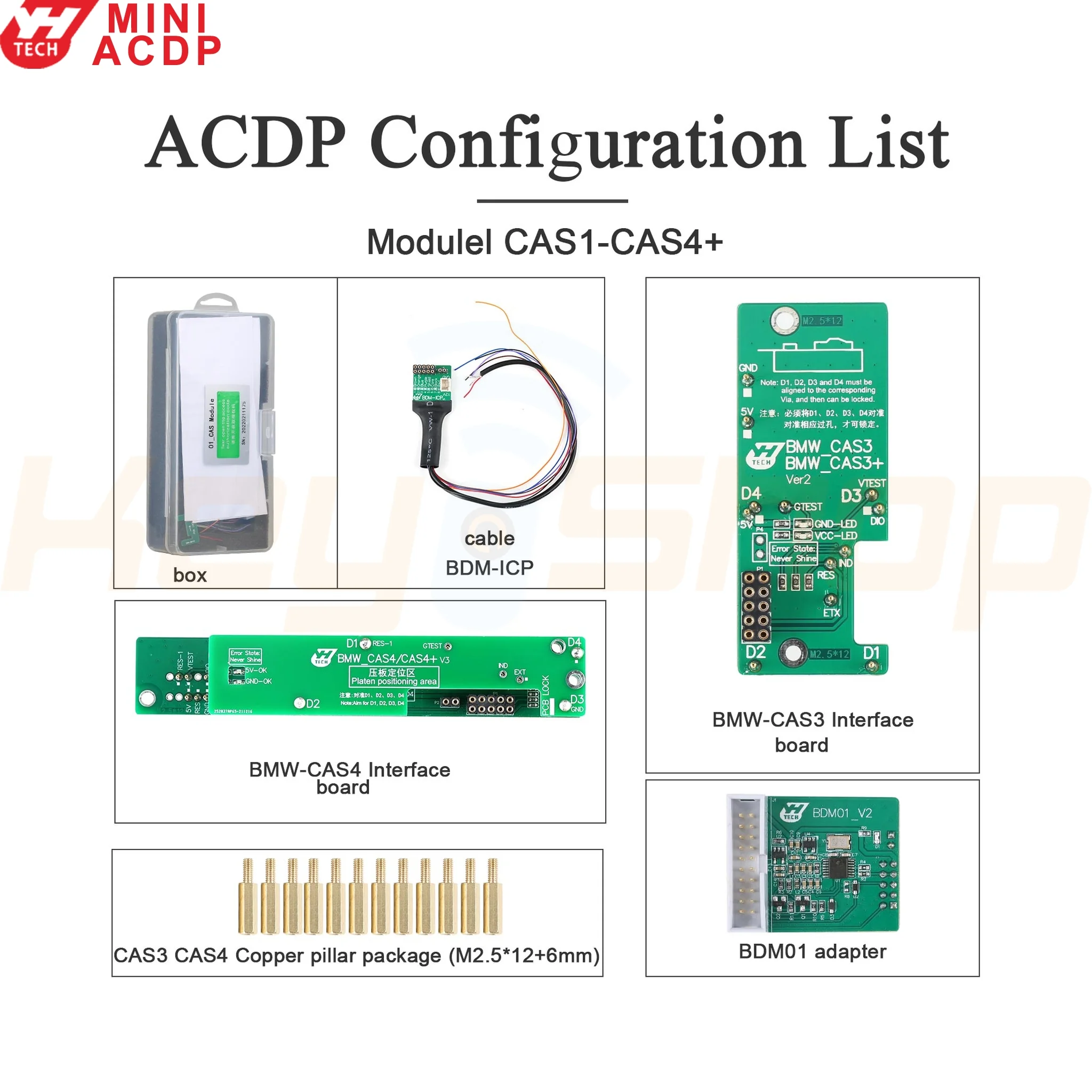

רשימת תצורה של ACDP BMW CAS1-CAS4+:

שם המתאם	כמות	תמונה	פונקציה

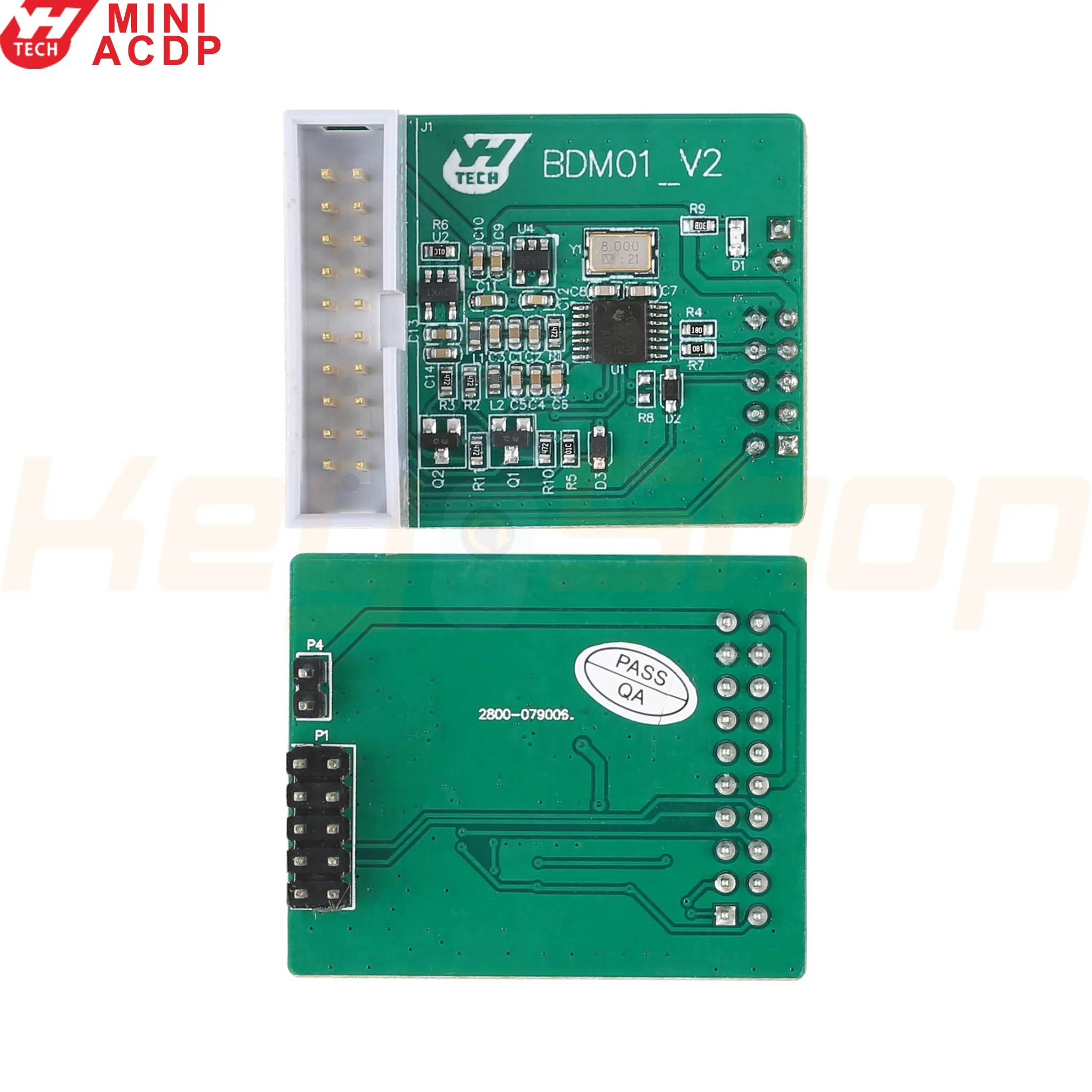

מתאם BDM01	יחידה		מתאים לפענוח CAS EEPROM של BMW.

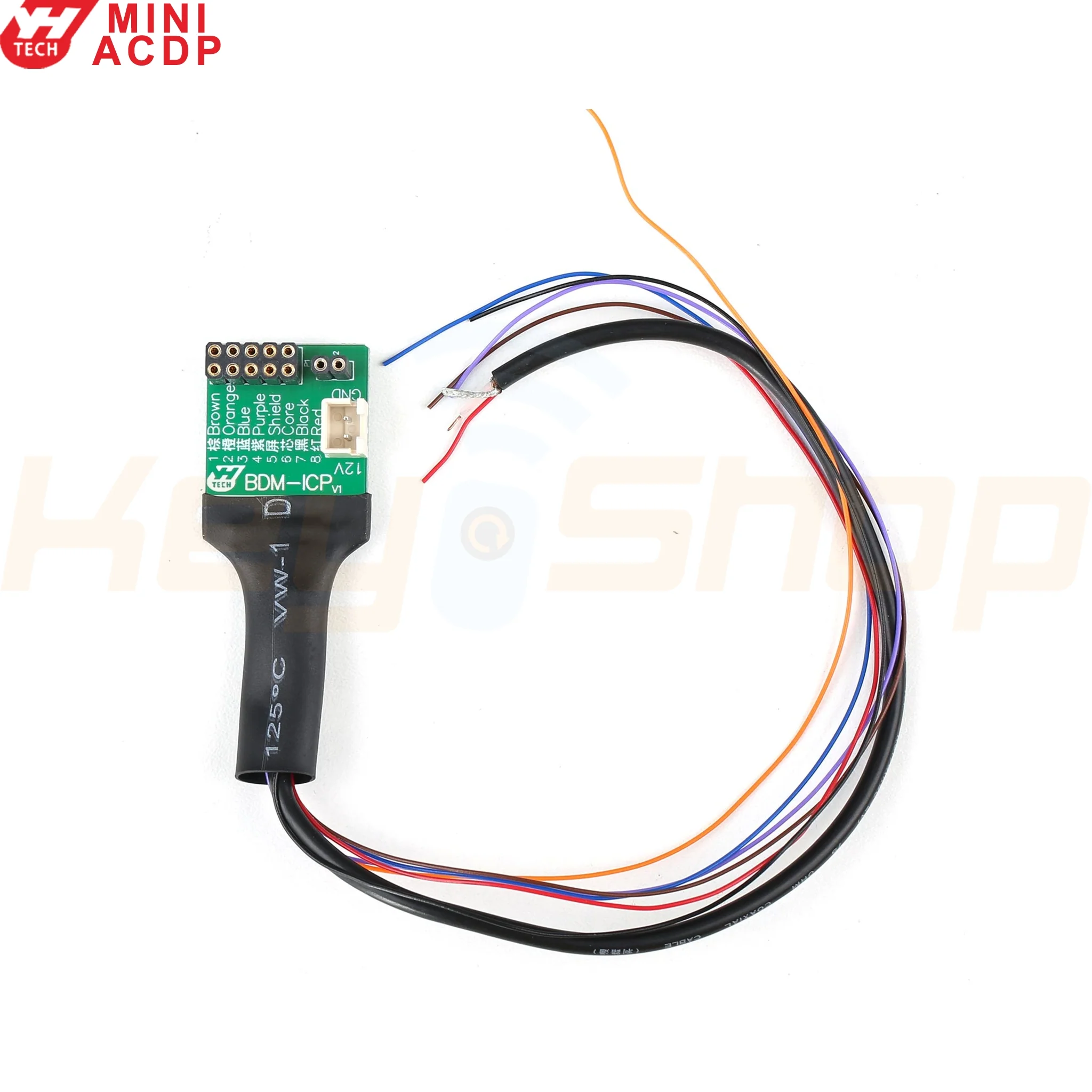

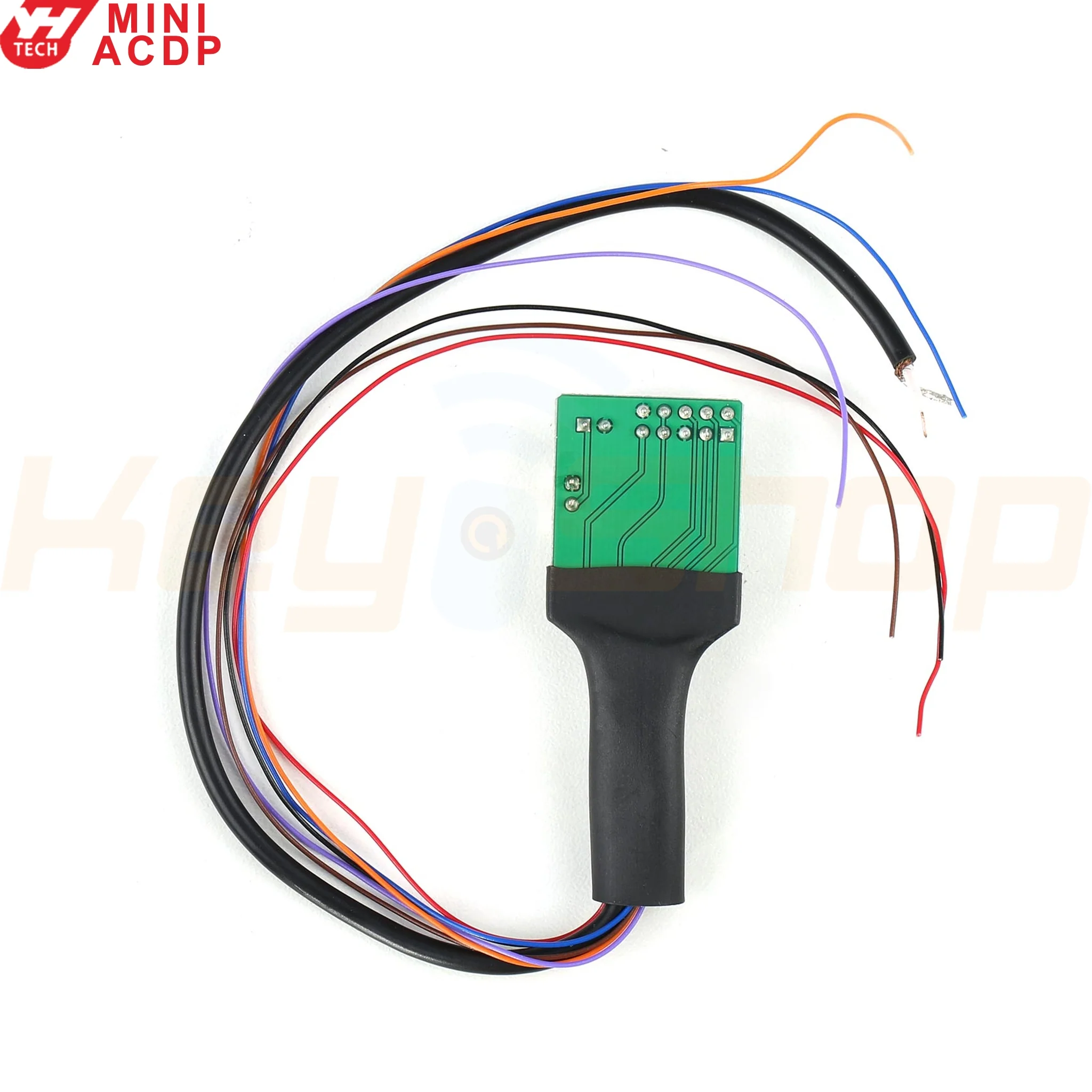

כבל BDM-ICP	יחידה		מתאים לקריאה/כתיבה של נתונים באמצעות ICP עם מתאם BDM01.

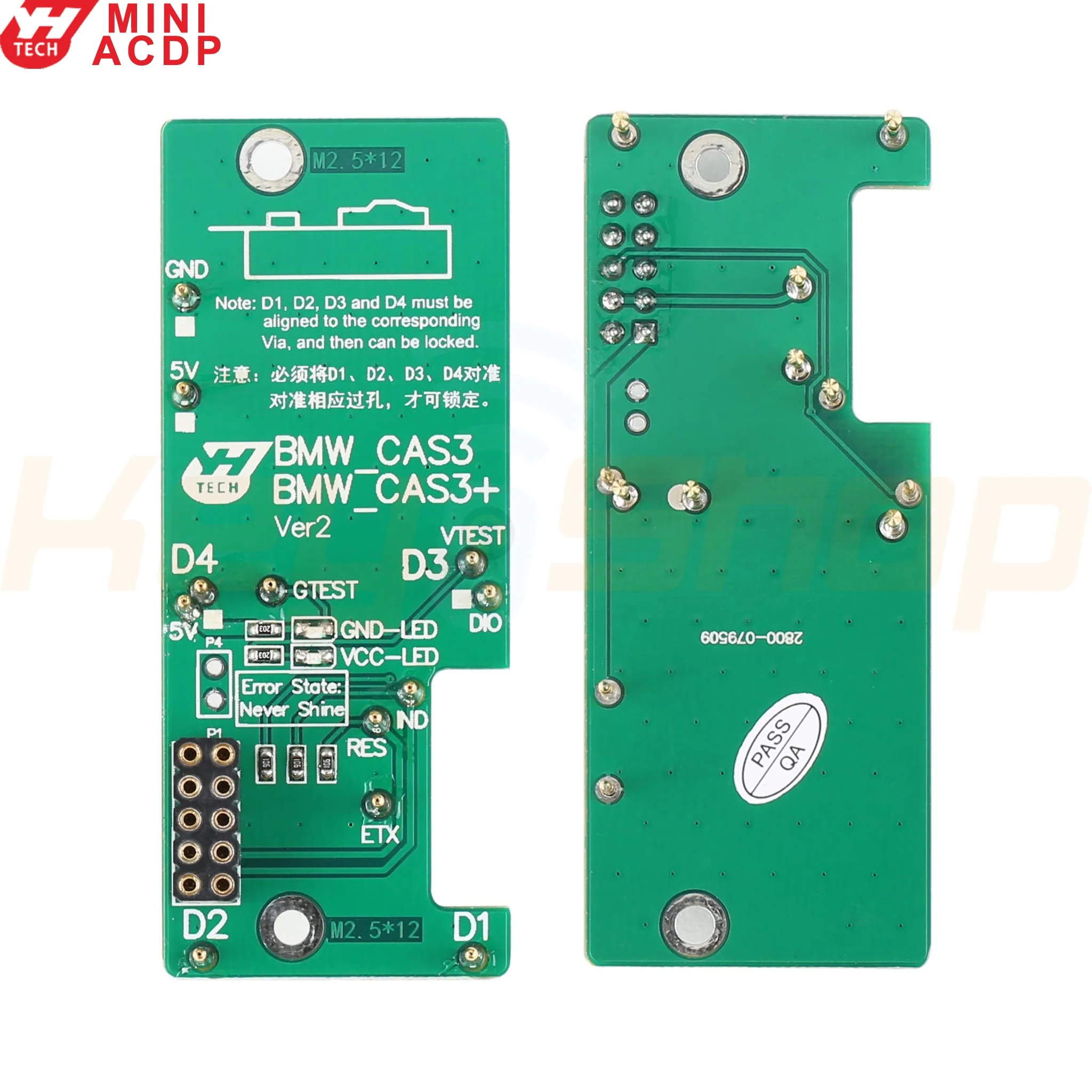

לוח BMW-CAS3	יחידה		מתאם בין נקודות השירות של CAS3/CAS3+ ומשומש עם מתאם BDM01.
לוח BMW-CAS4	יחידה		מתאם בין נקודות השירות של CAS4/CAS4+ ומשומש עם מתאם BDM01.
מתאם BMW-CAS4 Interface board Buckle	יחידה		מקבע את לוח ממשק ה-CAS4 ולוח ה-CAS.
חבילת עמודי נחושת CAS3 (M2.5*12+6mm)	6 יחידות		מתאים לקיבוע לוח ממשק CAS3.
חבילת עמודי נחושת CAS4 (M2.5*12+6mm)	6 יחידות		מתאים לקיבוע לוח ממשק CAS4.

הערה: מכיוון שניתן לקודד מפתחות עבור CAS1, CAS2 ישירות דרך OBD, מתאמים ללא-הלחמה עבור CAS1, CAS2 אינם כלולים כברירת מחדל בערכת מודול ה-CAS. אם אתה צריך אותם, ניתן לבצע הזמנה מיוחד של המתאמי CAS1 CAS2 בנפרד (אם אתה רוצה רק לקרוא נתונים או לשנות קילומטראז', שני המתאמים האלו נדרשים).

שאלות נפוצות:

• ש: האם ניתן לקודד מפתח חדש באמצעות מודול ACDP 1?
  ת: כן, ניתן לקודד מפתח חדש.
• ש: האם ניתן לשכפל CAS4 עם מודול ACDP CAS?
  ת: כן, ניתן לשכפל CAS4.
• ש: אני רוצה לבצע אובדן כל המפתחות עבור BMW F series CAS4 דרך OBD. אילו מודולים אני צריך?
  ת: אם יש לך גרסה בסיסית של ACDP Master, אתה צריך רק לרכוש את מודול CAS 1. (הסתכל בתשובה האחרונה כאן למידע נוסף)
• ש: האם ניתן לבצע תיקון קילומטראז' עבור BMW X1 2011 CAS3+ דרך OBD?
  ת: עבור CAS3+, עדיף לפרק את לוח השעונים, לקרוא ולכתוב נתונים באמצעות לוח חיבור ACDP Bench.
• ש: ב-BMW F series CAS4 האם המכשיר יכול ליצור מפתח דרך OBD גם אם כל המפתחות אבודים או שנדרש לפרק את מודול ה-CAS?
  ת: ניתן לעבוד דרך OBD, אך אם כל המפתחות אבודים, יש לפרק את מחשב המנוע לקרוא ISN ואז לפעול דרך OBD.
